EA Elektro-Automatik
EA-BT 20000

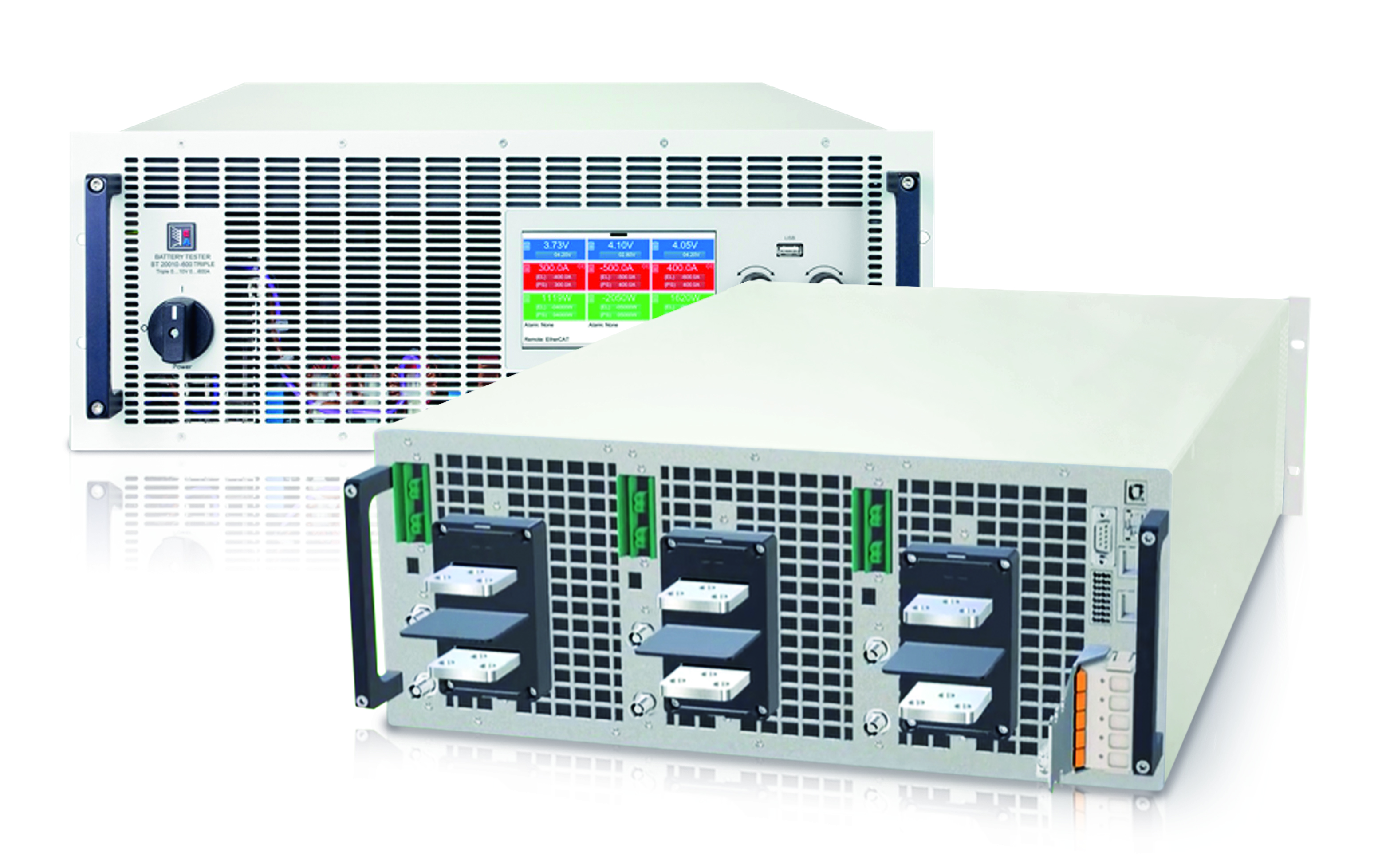

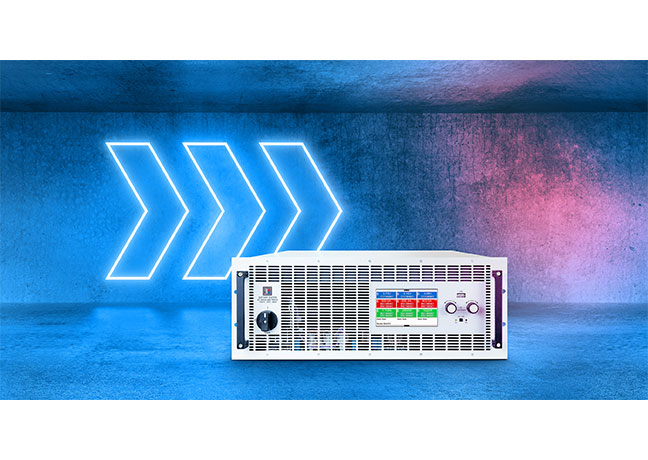

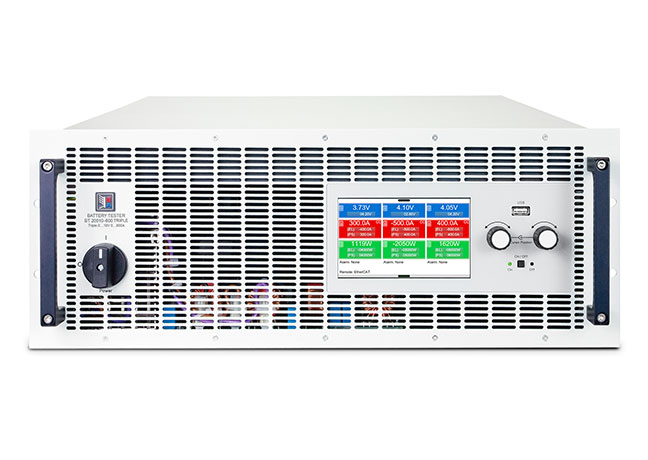

EA-BT 20000 3U / 4U / Triple 4U
EA-BT 20000 Triple은 3중 출력 배터리 테스트 시스템으로, 고전류, 고전압 및 고정밀 전압 및 전류 측정이 가능하며 고속으로 처리량을 극대화 할 수 있습니다. 최대 600A 또는 1800A 병렬 구성을 이용하는 3채널을 제공합니다. 각 채널은 최대 30kW 출력을 지원하며, 최대 3개의 배터리 팩을 동시에 테스트할 수 있습니다. EA-BT 20000 Triple은 생산 또는 R&D의 배터리 특성화 및 용량 측정을 위한 고정밀 테스트를 지원하며, 높은 정확도로 전압과 전류 측정이 가능하고 1ms 통신 속도로 고속 데이터 처리량을 극대화합니다.
또한 배터리 셀이나 모듈, 팩의 충전과 방전을 위한 통합 솔루션을 제공하며, 배터리 활성화, 배터리 특성 테스트, SOH (성능 상태) 테스트, 수명 종료(EOL) 테스트 등이 가능하며, 배터리 시뮬레이터 및 배터리 재활용에서 2V 미만의 전압에서도 높은 충전 전류에서도 최대 심방전이 가능합니다.
또한 배터리 셀이나 모듈, 팩의 충전과 방전을 위한 통합 솔루션을 제공하며, 배터리 활성화, 배터리 특성 테스트, SOH (성능 상태) 테스트, 수명 종료(EOL) 테스트 등이 가능하며, 배터리 시뮬레이터 및 배터리 재활용에서 2V 미만의 전압에서도 높은 충전 전류에서도 최대 심방전이 가능합니다.
- 하이라이트: EA-BT 20000 Triple
- 3중 출력 배터리 테스트의 이점
고전류
- 최대 600 A 또는 1800 A 병렬 구성을 이용하는 3 채널
- 최대 출력 30 kW
- 채널 당 4 kW / 6 kW 또는 10 kW를 이용하여 최대 세 개의 배터리 팩 동시 테스트
고정밀
- 생산 또는 R&D의 배터리 특성화 및 용량 측정
- 높은 정확도로 전압과 전류 측정
- 높은 제어 정확도
고속
- 1 ms 통신 속도로 데이터 처리량 극대화
- GBit Ethernet, ProfiNet, CAN-FD, 또는 EtherCAT™을 통한 제어 PC 연결
시리즈 EA-BT 20000
- 3의 힘
- 최대 1.92 MW로 (64대의 장치 병렬 연결) 셀, 모듈 또는 팩 테스트
- 배터리 셀이나 모듈, 팩의 충전과 방전을 위한 통합 솔루션 2-quadrant 장치
- 배터리 활성화, 배터리 테스트, 배터리 시뮬레이션 및 배터리 재활용을 위한 광범위한 적용 범위
- 세 배로 높은 성능 적용
배터리 테스트
- 배터리의 전기적 특성 테스트
- 세컨드 라이프 분류를 위한 SOH (성능 상태)
- 수명 종료 (EOL) 테스트
- 자동화 테스트 시스템 또는 독립형으로 실행 가능

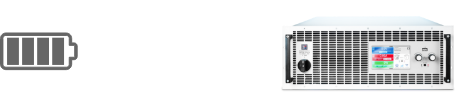

배터리 시뮬레이션
- 단일 셀, 모듈 또는 팩으로 배터리 시뮬레이션
- 에너지 저장 시스템 및 테스트 구성요소의 설계 최적화
- 재현 가능한 데이터가 필요할 때
- 안전 기능 및 연결된 부하의 보호를 위한 과전류 보호 (OCP)
배터리 재활용
- 최종 재활용 전 배터리의 완전한 방전
- 2 V 미만의 전압에서도 높은 충전 전류에서 최대 심방전 가능
- 부가가치
회생:
에너지 비용 절감
- 최대 96% 이상의 효율성으로 에너지 회수.
- 상당한 킬로와트 시 절약
- 에너지의 열 전환 없음 / 비용 집약적인 공조 기능 없음
- EA-BT 20000 장치의 빠른 상환
Safety Sense:
안전한 테스트
- 2nd 차 감지 입력
- 잘못된 배터리 극성 감지
- 또는 실수로 교환된 셀 고정구의 감지
- 병렬 작업을 위한 갈바닉 분리 공유 버스
- 병렬 작업을 위한 마스터-슬레이브 버스
인터페이스 및 제어 유연성:
자동화 테스트
- 소프트웨어 EA-Power Control 및 EA-Battery Simulator
- 프로그래밍 없이 구성 및 테스트 절차 수행
- PC 연결 또는 프로그래머블 로직 컨트롤러(PLC) 연결 이용
- 두 가지 작동 모드: PC 명령으로부터 프로그램 제어를 위한 SCPI 명령/PLC로부터 프로그램 제어를 위한 ModBus 명령
- 유연한 통신 인터페이스: Gbit Ethernet, ProfiNet, CAN-FD, 또는 EtherCAT™
자동 범위 지정:
유연한 출력
- 넓은 전압, 전류 및 출력 범위
- 기존 배터리 테스터보다 넓은 작동 범위
- 기능 요약:
- 넓은 입력 범위: 208 V – 480 V, +10%, 3ph AC
- 활성 출력 계수 교정: 보통 0.99
- 배터리 테스터, 충전과 방전을 위한 2-quadrant
- 전력망 에너지 회수를 이용한 방전 모드 회생
- 최대 96% 이상의 높은 효율성
- 전압 범위 0 – 10 V부터 최대 0 – 920 V
- 채널당 최대 10 kW의 높은 출력
- 채널 당 전류 0 – 40 A에서 최대 0 – 600 A
- 유연한 출력 제어 DC 출력/입력 단계 (자동 범위 지정)
- 빠른 전환 디지털 제어를 이용한 CV, CC, CP, CR 제어 모드, 16bit ADC 및 DAC를 이용한 고해상도, 제어 속도 선택: 일반, 고속, 저속
- 병렬 작업을 위한 갈바닉 분리 공유 버스
- 병렬 작업을 위한 공유 버스
- 1 ms 통신 속도를 갖춘 내장 인터페이스
- 일반 배터리 테스터 기능 통합
- 배터리 테스트 모드, 배터리 시뮬레이션 통합
- 명령어 및 드라이버: SCPI 및 ModBus, LabVIEW, IVI
- EA-BT 20000 3U
| 시리즈 | 모델 | 전압 | 전류 | 출력 | 데이터시트 |
|---|---|---|---|---|---|
|
EA-BT 20000 3U |
BT 20010-600 | 0 - 10 V | 0 - 600 A | 0 - 6000 W | |
| BT 20060-500 | 0 - 60 V | 0 - 500 A | 0 - 15000 W | ||
| BT 20080-500 | 0 - 80 V | 0 - 500 A | 0 - 15000 W | ||
| BT 20200-210 | 0 - 200 V | 0 - 210 A | 0 - 15000 W | ||
| BT 20360-120 | 0 - 360 V | 0 - 120 A | 0 - 15000 W | ||
| BT 20500-90 | 0 - 500 V | 0 - 90 A | 0 - 15000 W | ||
| BT 20920-60 | 0 - 920 V | 0 - 60 A | 0 - 15000 W | ||
| BT 21000-40 | 0 - 1000 V | 0 - 40 A | 0 - 15000 W | ||
| BT 21500-30 | 0 - 1500 V | 0 - 30 A | 0 - 15000 W | ||
| BT 22000-20 | 0 - 2000 V | 0 - 20 A | 0 - 15000 W |
- EA-BT 20000 4U
- EA-BT 20000 TRIPLE 4U
Product overview
EA-BT 20000 series
