Electronic Load
EL+vHiL
PHiL Regenerative AC/DC Electronic Load
PHiL 재생형 AC/DC 전자 부하 장치

Optimized Regenerative AC/DC Electronic Load for Power Hardware-in-the-Loop (PHiL). Combining the advance functions of Cinergia's EL+ vAC with built-in power amplifier capabilities, it ensures seamless integration with real-time control systems.
파워 하드웨어 인 더 루프(PHiL) 응용을 위한 최적화된 재생형 AC/DC 전자 부하 장치. Cinergia EL+ vAC의 고급 기능과 내장형 파워 앰프 기능을 결합하여 실시간 제어 시스템과 완벽하게 연동



  •   GE&EL + vAC/DC

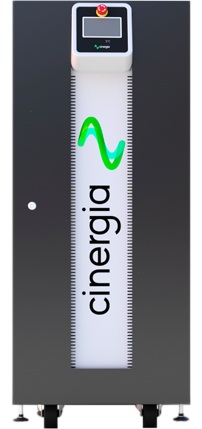

    The EL + vHiL is Cinergia's high-performance current source, designed to delivery optimized performance and cost efficiency for Power Hardware-in-the-Loop

  • appilications. This model retains the software and features of the EL+ vAC while adding dedicated power amplifier functions, enabling direct interfacing with

  • real-time control systems


EL + vHiL은 Power Hardware-in-the-Loop(PHiL) 응용을 위해 성능과 비용 효율성을 최적화한 Cinergia의 고성능 전류원입니다. 본 모델은 EL+ vAC의 소프트웨어와 기능을
그대로 유지하면서, 실시간 제어 시스템과 직접 연동할 수 있는 파워 앰프 기능을 추가로 제공합니다.

  •                                                                309745cbed783d9feee293aaa5c1492c_1753770737_8247.png




  •    Characteristics / 특성





 Bidirectional and Regenerative

 양방향 및 회생 가능

 13 Models

 7.5kW ~ 160kW까지 13개 모델 제공

 Independent Phase Configuration of

rms current, phase angle, harmonics, interharmonics, generation of fast transients ("Current Dips")

독립 위상 설정: rms 전류, 위상각, 고조파, 간섭 고조파 제어 및 빠른 과도 현상("Current Dips") 생성

 Intuitive User Interface

 직관적인 사용자 인터페이스

 Clean grid current

 출력 전류 THDi < 3%, 역률 PF > 0.98

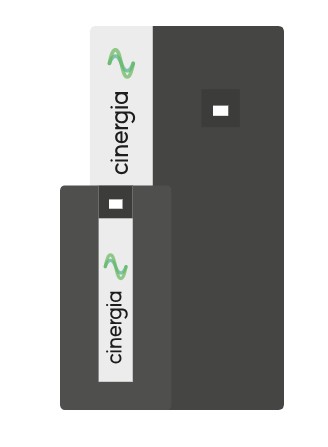

 Parallelization of units to increase the power

 출력 전력 증가를 위한 장치 병렬화

 Emulation of grid connected devices

Loads absorbing energy from grid Generators injecting energy to the grid Programmable Active/Reactive consumption Non-linear currents up to CF of 3

 전력망 연계 장치 에뮬레이션

● 전력망에서 에너지를 흡수하는 부하
● 전력망에 에너지를 공급하는 발전기
● 능동/무효 소비 프로그래밍 가능
● CF 최대 3까지의 비선형 전류 지원

 Modbus/Ethernet Open protocol, Labview drivers

 Modbus/ Ethernet 개방형 프로토콜, LabVIEW 드라이버 지원





   Applications / 적용 분야


● 전기차 분야

● 스마트 그리드

● 태양광 인버터 시험

● 항공우주 분야

● 파워 HiL(Hardware-in-the-Loop)

● 산업 시험



  •    왜 EL + vHiL ?

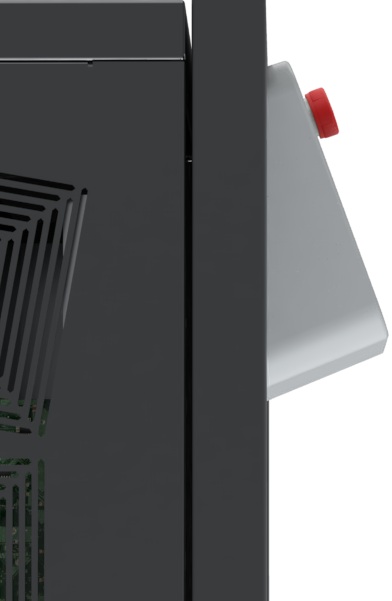

    안전성 우선

    내장형 비상 정지 버튼 및 입ㆍ출력 신호로 실험실 안전 시스템과 연동 가능, 타워 라이트용 디지털 출력도 지원합니다.


4.3" 터치스크린
​장비의 로컬 제어, 통신 설정, 신호 모니터링 및 데이터 로깅이 가능합니다.





    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.


    • 원격 제어 포트:

          • ● LAN 이더넷 (Modbus/TCP 프로토콜)
            ● LabVIEW 드라이버 제공
            ● RS485 (선택 사항)
            •
    • 디지털 I/O:
● 디지털 입력 4개
● 릴레이 출력 3개
● 비상 정지 1개

      • 옵션 아날로그 I/O:

● 아날로그 입력 6개 (0-10V)
● 아날로그 출력 6개 (0-10V)

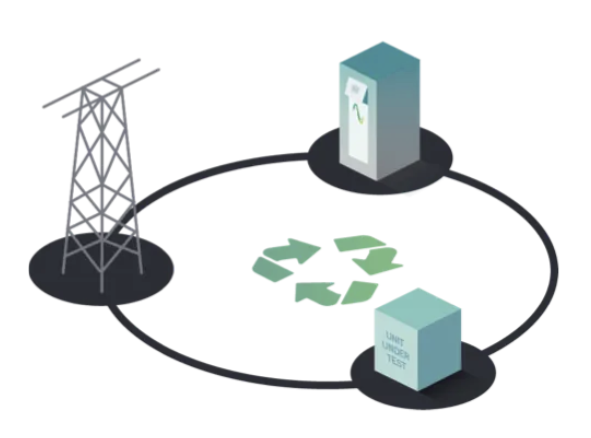

      •    회생 에너지 기술


        스마트한 에너지 회수 솔루션

        Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

        전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

      • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png
